Csomag tartalma
Csomag tartalma :

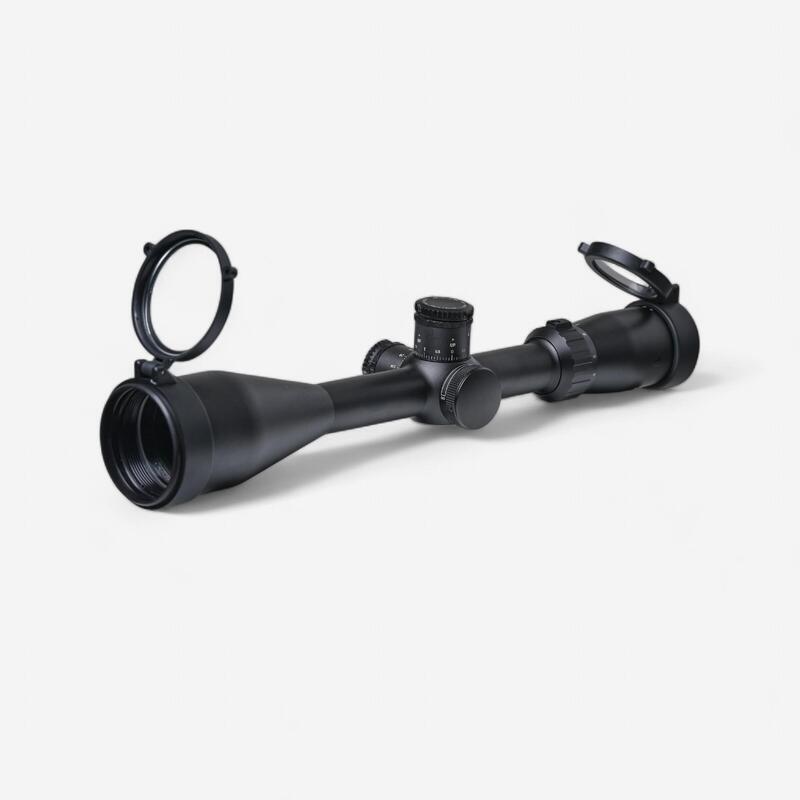

- Céltávcső

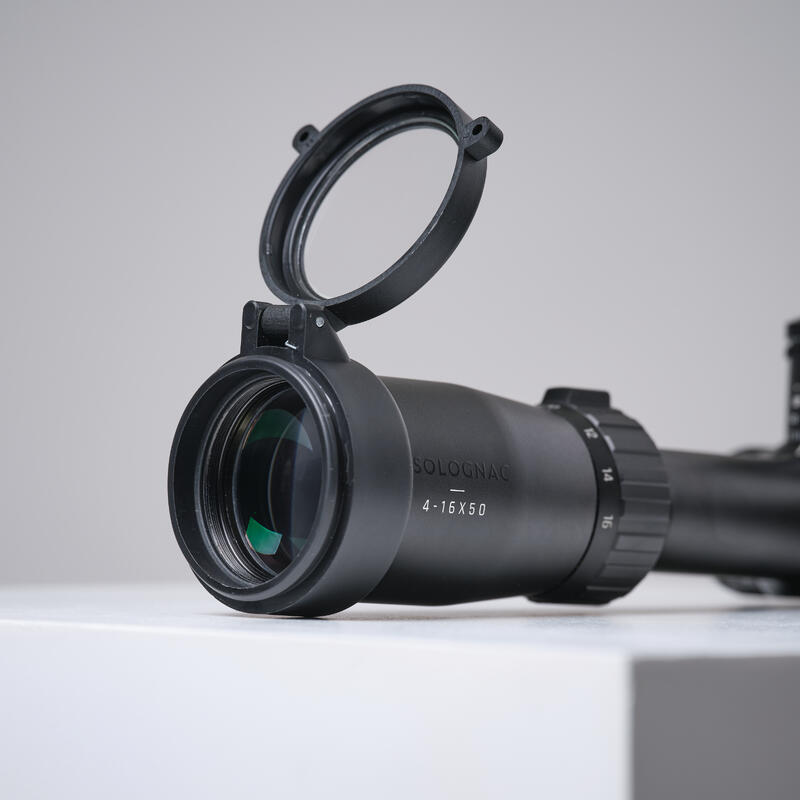

- 2 átlátszó lencsevédő (flip cap)

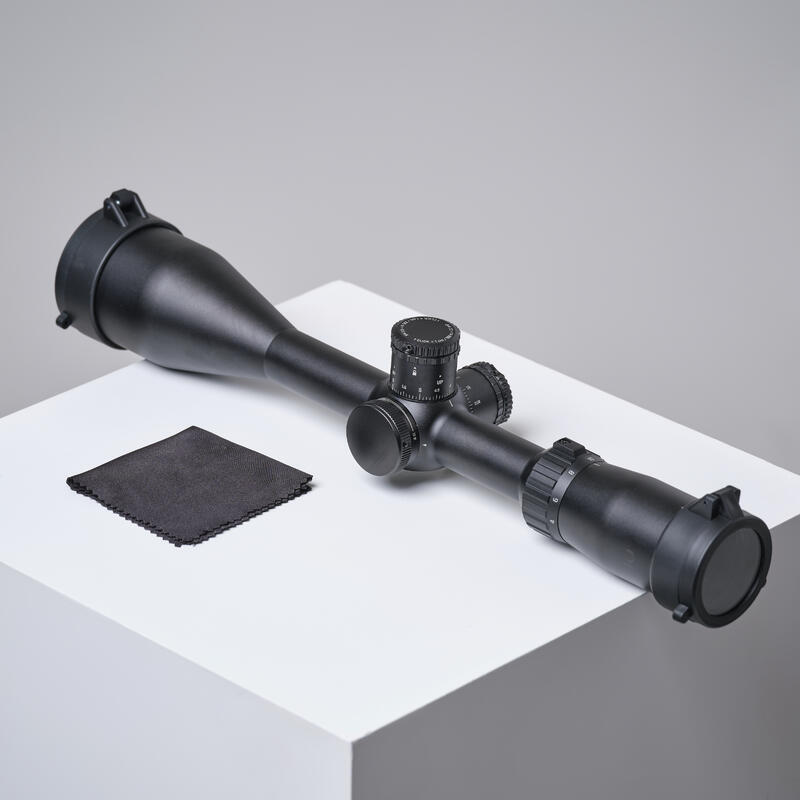

- Mikroszálas törlőkendő
- 1 imbuszkulcs
Műszaki adatok
Nagyítási tartomány: 4-16-szoros nagyítás.
Állítható dioptria az okuláron.
Lencse átmérője: 50 mm
Cső átmérője: 25,4 mm.
Szélesség: 355 mm
Súly: 650 g

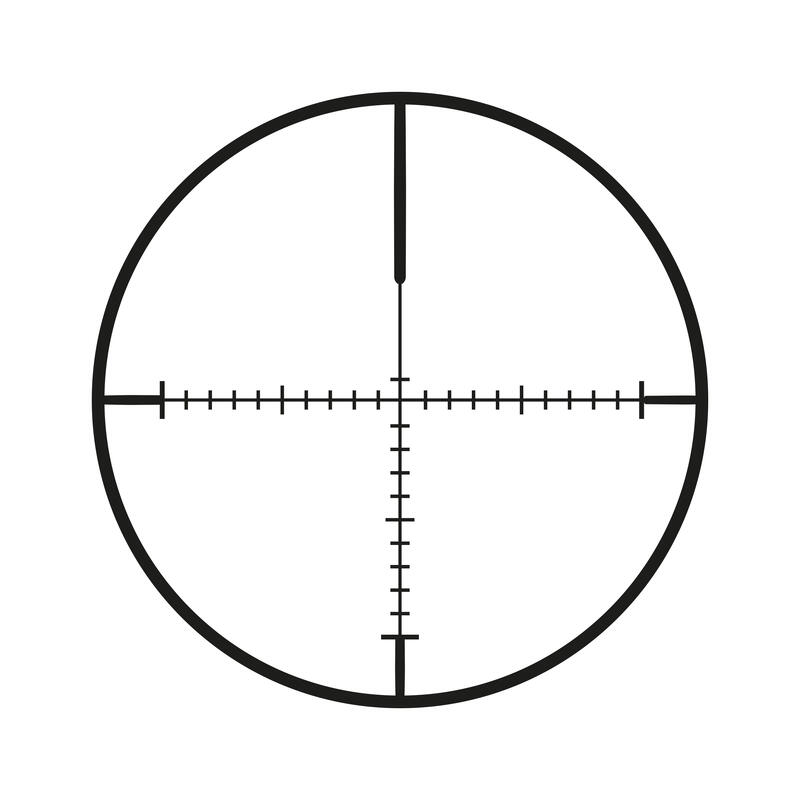

Szálkereszt típusa: MIL DOT
Fényáteresztés: 83% fényáteresztés 550nm-es hullámhosszon
Pupillatávolság: 113-82 mm (nagyítástól függően)
látómező: [7,2 ; 2] m 100 méteren
Állítható parallaxis 15 métertől végtelenig.
Töltőgáz : nitrogén
Ellenáll minden időjárási körülménynek.
Mechanikai adatok
Tornyok állíthatósága 0,1 MOA
Ami megfelel: - 1 cm 100 méteren / kattintás
- 1 mm 10 méteren / kattintás
A kattintáshoz előbb ki kell nyitni a tornyot úgy, hogy előbb kifelé kell húzni majd elfordítani.
Egy elforgatás 6 MIL-nek felel meg, ami 60 cm 100 méteren.
Tartomány: 11,5 MIL
Szerszám nélkül, kézzel állítható.
Tanács a felrögzítéshez
- A céltávcső gyűrű szerelék nélkül kapható. 25,4 mm átmérőjű gyűrűkkel kompatibilis.
- Csúsztasd a távcsövet a 11 mm-es sínre, tartsd a helyén és csavarozd vissza a két csavart.
- Nézz bele a céltávcsőbe; ha tökéletesen látsz, akkor a céltávcső megfelelően van elhelyezve.
- Ha nem, csúsztasd arrébb céltávcsövet a sínen, hogy a lencse megfelelő távolságra legyen a szemedtől (8-10 cm-re a szemtől).
A céltávcső beállítása
- Célozz egy fehér színű falra és figyeld meg a céltávcső szálkeresztjét. A szálkereszt tökéletesen éles kell legyen, ha nem, állítsd be az okulár segítségével (a szemhez legközelebbi rész) úgy, hogy finoman elforgatod, így a látásodhoz igazíthatod a szálkeresztet.
- Ha sikerült élesíteni a szálkeresztet, szorítsd meg az anyacsavart az okulár és a zoom gyűrű között, így leblokkolható az okulár mozgása.
Hogyan állítsd be a céltávcsövet a találati pont eltolásához?
- Húzd meg a tornyot, hogy kiold.
- A felső toronnyal a találati pont magassága állítható be (függőleges tengely); az UP felirat jelzi az irányt a találati pont magasságának növeléséhez.
- A céltávcső oldalán elhelyezkedő torony a vízszintes tengely beállítását szolgálja; Az R, vagyis Right jelölés irányába a találati pont jobbra tolható.
- A kattintás értékét a céltól való távolság függvényében lásd a képek között szereplő táblázatban.
